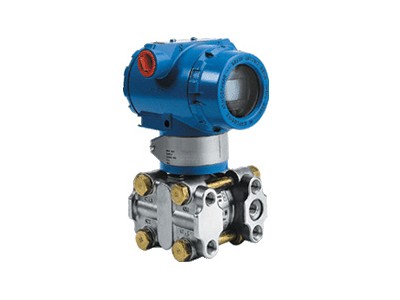

| HK-1151DP差压变送器主要用于测量液体、气体或蒸汽的差压、压力、液位和密度，然后将其转换成4～20mA.DC信号输出。
通用技术性能和参数
输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)
负载特性：
电源影响：<0.005%/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.2%，±0.25%，±0.5%
（标配精度为±0.5%，若选择其他精度请在订货
选型时注明。）
迁移特性：正迁移量500%
负迁移量600%
注：① 负迁移量的值，不大于一个工程大气压。
② 迁移后的上限或下限值，均不应超过测量范围的上限值。
③ 差压流量变送器迁移会破坏开方特性，故不能进行迁移。
④ 压力变送器不能进行负迁移。
阻 尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：DP类零位误差：对于14MPa，±0.1%量程限值或±0.25%量程限值（量程代号为3），在管道压力下通过调零给予校正。
HP类零位误差：±0.5%量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：电流表 标尺长44.5mm 精度±2%
液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。
重 量：5.4Kg（不包括附件）
典型产品外形尺寸
安装形式
变送器的安装方式有三类：一是借助于多种结构的安装支架（图A～C ），独立安装于测量对象之外，适用于DP、HP、DR、DP 、GP和AP型；二是远传装置固定在测量对象上，而变送器主体借助于安装支架进行独立安装（图D），适用于DP型远传差压变送器和GP型远传压力变送器；三是无安装支架，变送器与测量对象联体安装（图E），适用于LT和ST型液位变送器。
A.板装弯支架.订货代号B2 B.管装弯支架.订货代号B1 C.管装平支架.订货代号B3
●引压连接方式
引压形式 压力容室螺孔引入 椭圆接头螺孔引入 一体化安装平衡阀引入
特征 引压管直接与压力容室的螺孔
NPT联接 引压管通过椭圆接头上的螺孔
NPT与压力容室联接 引压管通过与其焊接的球形接
头，与平衡阀及压力容室联接
图例
适用范围 压力变送器 压力变送器或差压变送器 差压变送器
●引压连接方式
表4 引压方式
选件类型 代号 名 称 示 意 图 说 明
引压附件 不注 椭圆接头 _____ 引压孔为椭圆接头内螺纹NPT
C1 NPT 外
螺纹接头 一端与椭圆接头内螺纹孔相连，另一端与引压管φ13相焊接。
C2 M20×1.5
丁字接头 一端压紧在变送器的压力容室或三阀组上，另一端与引压管φ13相焊接。
C3 NPT 外
螺纹接头 一端拧入变送器压力容室的内螺纹孔内，另一端与引压管φ13相焊接。
接触介质O形环 不注 氟橡胶 在浓酸、强氧化酸、溶液中较
稳定，不能用于氨类介质。
W2 丁腈橡胶 具有良好的耐油性和耐寒性。
W3 乙烯-丙烯
橡胶 有良好的耐臭氧性。耐气候性，不宜用于汽油或变压器油中。
W4 氯丁橡胶 抗臭氧和耐油性好，耐中强酸和氨类物质。
输入/输出
特 性 不注 正向特性 液位变送器输出电流与输入压力成正比。
V1 反向特性 1.对DP、HP或DR用户可先通过正向特性调准量程，再采用负迁移将无压力输入时的电流调为20mA，然后把被测压力接到低压侧即可实现。
2.对GP必须通过制造厂专门装配和调试来实现。
防 爆 I 本安型 ____ 防爆标志ExiaⅡCT5
表面处理 K1 脱脂处理 ____ 脱脂后干燥处理
K2 用惰性液灌充元件，并经脱脂处理。http://www.ylbsq8.com/ |
