| 产品编号： | 5191223616 | | 产品名称： | 扩散硅压力变送器 | | 规 格： | 扩散硅压力变送器 | | 产品备注： | http://www.ylbsq8.com/ | | 产品类别： | 压力变送器 | | | | | 产 品 说 明 | 一、概述

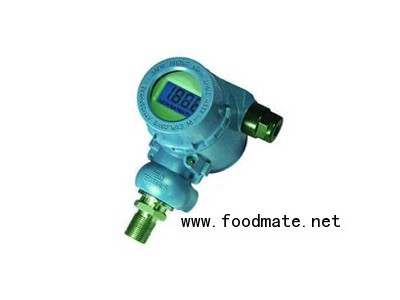

JY系列扩散硅压力变送器采用世界上的扩散硅压力传感器为感测元件，是本厂开发研制的一种新型工业压力变送器。
JY系列压力变送器是扩散硅+微机械加工+温度补偿+模拟信号处理技术结晶，其宽广的量程，多种规格和标准化的结构能限度地满足用户的需要。
JY系列应用于工业过程控制，在下列场所使用更显得其独到特点：
●要求精度较高的场所；
●由于采用了内部温度补偿电路，可应用于温度波动大的场所；
●可在露天环境下长期使用；
●选用本安型可用于危险场所；
●可直接安装在管道设备上，而无需安装支架。
二、主要技术指标：
1.测量介质：与316不锈钢兼容的任何不结晶介质。
2.测量范围：
●相对压力（表压）0～7KPa.......2.1MPa
●压力（真空）0～7KPa.......0.1MPa
●密封压力 0～3.5KPa............35MPa
3.精度:± 0.5%
4.输出:4～20mA·DC
5.电源电压与负载特性：24V·DC二线制，无负载时可工作在12V·DC，电源电压36V·DC。
负载能力为R=50（E-12）Ω，E为电源电压。
6.过压极限：为量程范围中额定压力值的3倍。
7.温度范围
使用温度: -40～＋85℃
存贮温度:－40～+125℃
8.稳定性:对于每量程,其漂移均小于±0.2%(F.S)/年
9.温度影响:在0～70℃的温度变化造成的误差为±0.75%FS/年
10.位置影响:变送器可任意位置安装,任何零位漂移可通过调零消除,量程不受影响。
11.射频干扰影响;对射频频率为27～100MHZ之间场强为30V/m的干扰,输出误差小于量程的± 0.1%。
12.振动影响:对频率为10～500HZ,加速度为30m/s2振动其全部影响小于量程的± 0.1%。
13.过范围影响:承受1.5倍额定压力恢复后,全部影响小于量程的±0.04%。
14.电源电压影响:在工作电压范围内,每变化1V输出变化小于量程的±0.005%。
15.量程迁移: 5:1
16.查对湿度:0～95%RH
17.绝缘强度:耐压500V的情况下1分钟无击穿闪落现象。
18.启动时间:不大于2秒,不需要预。
19.结构和材料:
●外壳:模压铸铝
●外壳喷涂:环氧喷涂
●尺寸:80×95×110
●外部防护:符合IECIP65
●重量:1kg
20.与被测介质接触部材料
●过程联接件:不锈钢1Cr18N19Ti
●隔离膜片:316不锈钢
●密封件:丁晴橡胶"O"形圈
21.过程连接方式及电气连接
●过程连接方式:M20×1.5外螺纹或1/2NPT外螺纹
●电气连接:M20×15JN电缆孔径为Φ8
三、工作原理
JY压力变送器的核心部件是进口的压力传感器。其敏感元件是将P型杂质扩散到N型硅片上，形成极薄的导电P型层，焊上引线即成“扩散硅应变片"，其电气性能是做成一个全动态的压阻效应惠斯登电桥。它已经和弹性元件（即其N型硅基底）结合在一起，用不着再粘贴。
介质压力通过不锈钢隔离膜片，密封硅油传到扩散硅膜片的一侧，作用在另一侧的参考压力（大气压或密封压）它们共同作用的结果使膜片的一侧压缩，另一侧拉伸，压差使电桥失衡，输出一个与压力变化对应的信号。电路部分，惠斯登电桥采用恒流供电，目的是使输出不受温度的影响，电桥的输出信号经差分归一化放大器放大，再经V/I转成电流，该电流经过非线性校正环路的补偿，即产生与压力变化成线性关系的4-20mmADC标准信号输出。
四、安装与接线
变送器是直接安装在管道或设备上，安装时注意扳紧受力处。
打开变送器罩盖，即见接线端子。
变送器的安装地点，应尽量远离大功率的电器设备，尽量安装在温度梯度和温度波动小的地方，避免安装在振动源附近，以免影响变送器的性能。
搬运和安装变时，应小心谨慎，避免远器损坏，以免影响变送器的性能。
变送器的本安导线不得与高压电缆一起敷设，导线长度应昼缩短，导线的分布电感、分布电容与变送器的有效电感、有效电容分别之和，不得超过安全栅规定的额定值。
变送器设有接地螺钉，接地导线必须牢靠，但接地电阻不大于2Ω。
维修时应切断本安电路电源,不要在危险区进行检修。
电源电缆选用RTV三芯电缆线，电缆线外径为φ8mm，电线截面不小于1mm。
电气壳体上的接线孔应当密封或塞住（用密封件），以防止在电气壳体内积水。如果接线孔不能密封，电气壳体接线孔应朝下安装，以便排液。
五、型号解释和型号选择
1.变送器在出厂前已按用户要求调好，用户不得随意调整。
2.变送器在贮存保管时，应放在通风、干燥、无腐蚀气体的地方，环境条件应符合技术要求。
3.变送器损坏，如属厂方制造质量问题，12个月由厂方负责修理，1个月内可办调换手续。
| |
|
